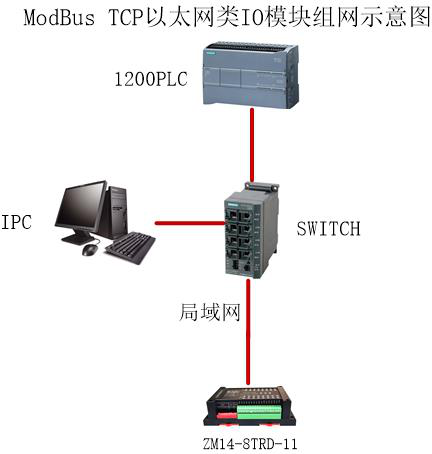

1. 網絡拓撲圖

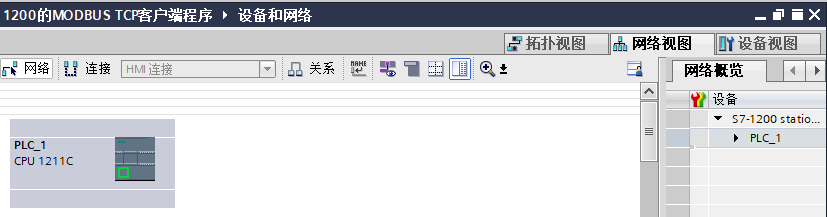

客戶端：CPU 1211C

軟件：Portal V16

服務器：ZM14-8RTD-11（網口型8路三線熱電阻溫度采集器）

2. 新建工程，硬件設置

添加新設備

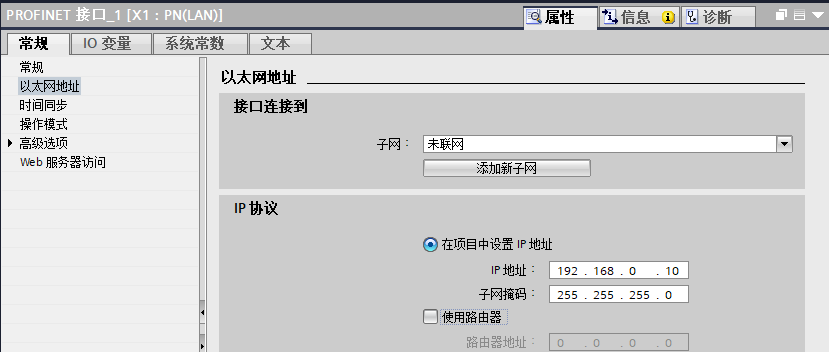

設置PLC的IP地址，子網在此應用上可以不用添加。

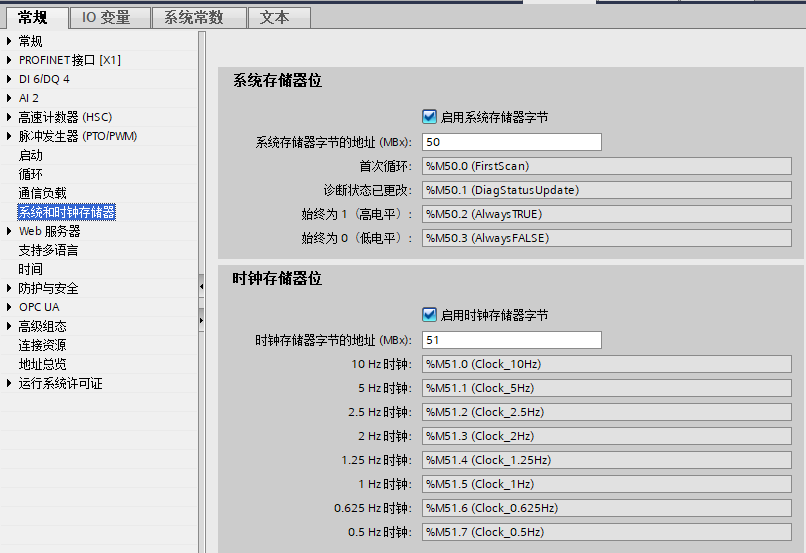

系統和時鍾存儲器勾選，地位我們分别定義在MB50和MB51，後面編程會用到。

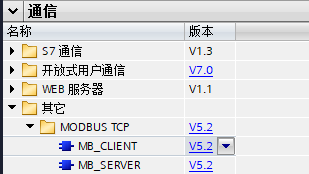

3. MB_Client指令使用方法

先去了解MB_Client指令使用方法，這裏就不再介紹其用法了。

4. 添加必用的全局數據區

添加2個數據區：1個用于MB_Client指令CONNECT指針指向的數據區（在此為了區分命名為MB_TCP連接數據區_1），1個用于客戶端與服務器的數據收發區域。

3.1 建立TCON_IP_v4系統數據并初始化參數

在“MB_TCP連接數據區_1”裏面建立一個TCON_IP_v4,這個是系統數據類型，不是用戶數據類型，所以需要自己輸入，也可以COPY進去。

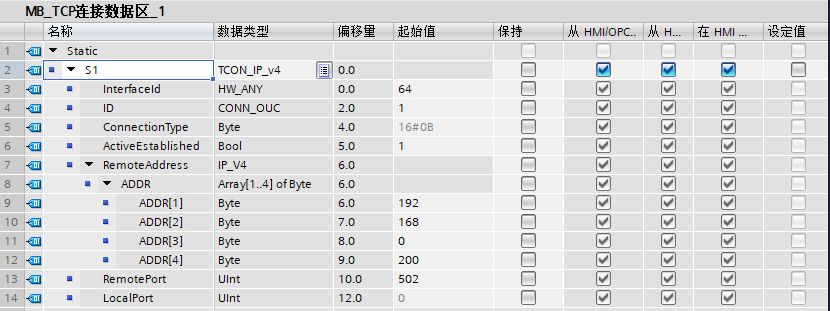

上圖上我們初始值鍵入interfaceld 64(16#40)，需要與PN口硬件号一緻。

ID号根據需求填寫，每使用1個MB_Client指令，ID号需要不一樣，ConnectionType保持默認16#0B，ActiveEstablished初始化必須為1，否則啓用時會出錯，填寫需要訪問的服務器IP，192.168.0.200，遠程端口号502，本地端口号0

3.2 在交換數據區建立對應的變量

ZM14-8RTD-11是8路三線制PT100熱電阻溫度采集模塊，溫度範圍-100℃~600℃，顯示-1000~6000的數據，所以我們需要建立8個有符号整型數據，變量名AI，數據類型Array[0..7]of Int即8個有符号整形數據。

5. 建立客戶端訪問單個服務器程序段

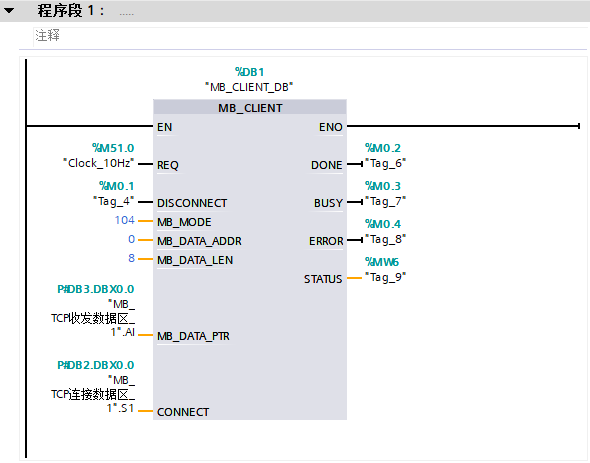

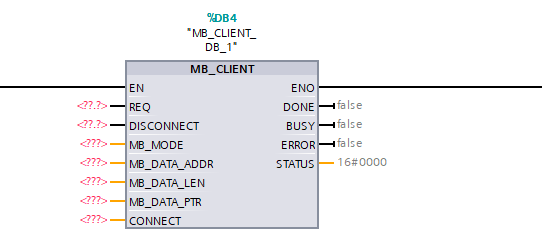

4.1. 調用MB_Client指令

4.2. 背景區

自動生成數據背景區DB1即可，也可自定義其它号的DB。

4.3. REQ、DISCONNET、MB_MODE、MB_DATA_ADDR、MB_DATA_LEN的使用

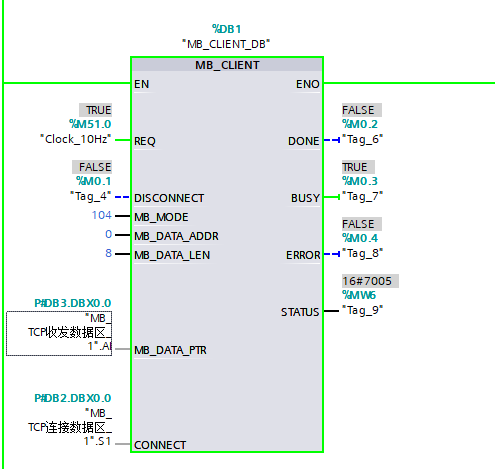

這裏使用系統時鍾指令M51.0，10HZ即100mS一個上升沿來觸發REQ，DISCONNET需要設置為FALSE，功能碼、地址 、長度根據ZM14-8RTD的相關參數設置，具體參考下表

我們使用功能号104，地址0，數據長度8

4.4. MB_DATA_PTR的使用

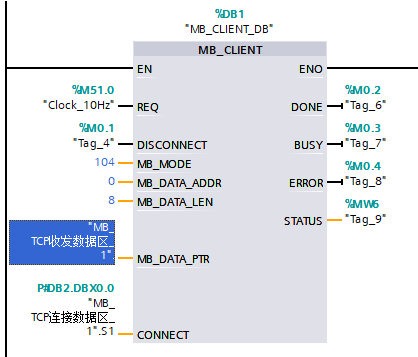

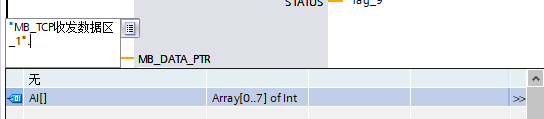

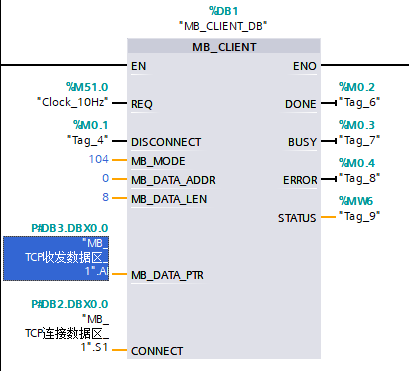

MB_DATA_PTR指向上面已建立的數據收發區，注意：指針不要指向具體的一個變量，比如變量AI[0],如果這樣會造成MB_Client通訊狀态的ERROR标志置1，STATUS狀态代碼16#8383。應該需要指向AI變量的地址指針，而不是數據首地址，如下圖，應選擇無。

選擇“無”後顯示下圖

若數據交換區建立的數據變量隻建立了一個數組變量，指針也可以指向DB區的首地址指針，如下圖

選擇“無”後顯示為下圖

4.5. CONNECT的使用

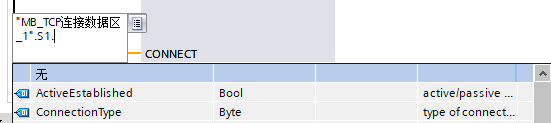

CONNECT指向建立的系統數據區的首地址即可，同MB_DATA_PTR的使用一樣，也不要指向内部具體的一個數據地址，選“無”即可。

4.6. DONE、BUSY、ERROR、STATUS

這幾個是MB_Client指令的輸出狀态，在監視狀态可查看其值來判斷有沒有錯誤信息，對編程很有幫助。

6. MB_Client背景數據區參數設置

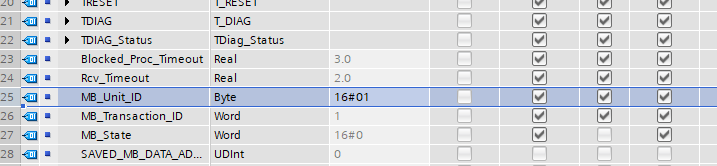

其中的MB_UNIT_ID的設置尤為重要，西門子默認是16#FF，但實際運用中會根據作為服務器的擴展IO模塊的實際通訊站地址來設置。

以ZM14-8RTD-11，通訊站地址為01即撥碼開關前7位設置為“1000000”，則MB_UNIT_ID需要初始化設置成01；

也可将撥碼開關前7位都撥到OFF狀态“0000000”，即通訊站地址16#FF，這裏的MB_UNIT_ID就可以不需要改變了。

7. 編譯、下載、查看狀态

編譯組态及程序，然後下載。

在監視狀态下查看DONE、BUSY、ERROR、STATUS狀态，DONE、BUSY的狀态是TRUE、FALSE之間變換，而ERROR的狀态沒有TRUE，STATUS狀态輸出字是16#7004、7005、7006來回變化，證明通訊成功。

不足的是我們用的系統時鍾指令M51.0，定時100mS來觸發REQ的，因為這種觸發沒有在乎主、從通訊是否已經完成，隻要100mS時間段一到就會觸發下一條指令，這個隻适用于單個服務器的使用。
